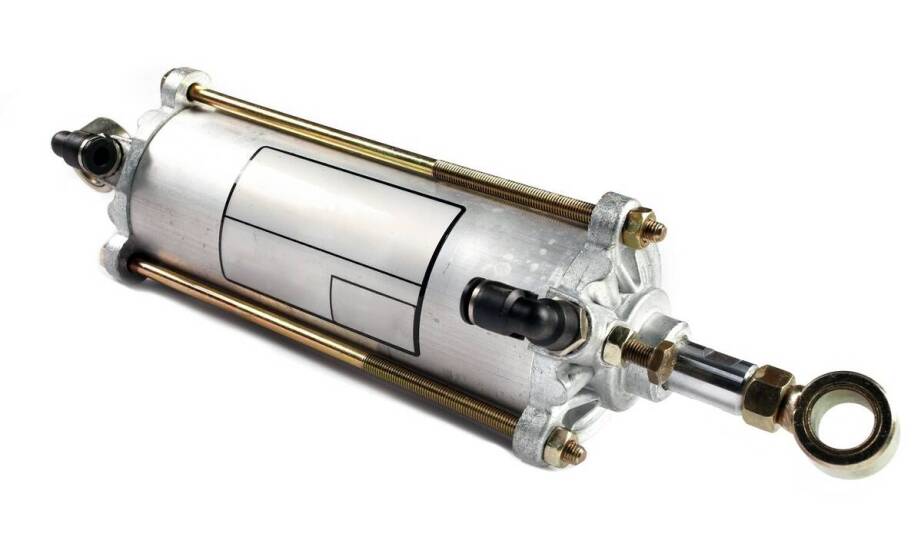

Jak przebiega produkcja cylindrów hydraulicznych tłokowych i teleskopowych przed montażem w maszynie

Pozornie prosta konstrukcja siłownika hydraulicznego kryje w sobie złożony ciąg operacji technologicznych. Prawidłowo zaprojektowany i wykonany cylinder tłokowy lub teleskopowy stanowi fundament napędu w ciężkich maszynach budowlanych, rolniczych i górniczych. Odpowiednie przygotowanie każdego komponentu decyduje o tym, czy gotowy układ utrzyma pełną szczelność przy ekstremalnych obciążeniach i zachowa odporność na tarcie podczas setek tysięcy cykli roboczych. Pominięcie choćby jednego etapu kontroli lub obróbki szybko prowadzi do awarii. Takie usterki wymuszają z kolei niezwykle kosztowne przestoje sprzętu w terenie. Zrozumienie procesu powstawania tych elementów pozwala inżynierom i serwisantom dużo lepiej ocenić ich jakość oraz rzeczywiste dopasowanie do specyfiki danego środowiska pracy.

Dobór materiałów i przygotowanie powierzchni roboczych

Cykl produkcyjny rozpoczyna się od wyselekcjonowania odpowiedniego surowca, najczęściej grubościennej stali bezszwowej w gatunku St 52.3 lub klasycznej stali węglowej 45. Z tych wytrzymałych stopów powstają zarówno korpusy rur, jak i same tłoczyska. Wysokogatunkowa stal bezszwowa wytrzymuje ciśnienie rzędu 250 bar bez ryzyka odkształceń plastycznych. Pobrany z magazynu materiał przechodzi wstępną obróbkę cieplną. Proces ten stabilizuje wewnętrzną strukturę metalu, powiększając jego twardość oraz odporność na ścieranie w wyjątkowo trudnych warunkach eksploatacyjnych.

Kluczowym zabiegiem technologicznym dla wewnętrznej części rury jest honowanie. Proces precyzyjnego wygładzania doprowadza powierzchnię do chropowatości Ra na poziomie od 0,2 do 0,4 μm, tworząc jednocześnie mikrosiateczkę rys zatrzymującą film olejowy. Idealnie opracowana gładź cylindra minimalizuje tarcie i drastycznie ogranicza zużycie pierścieni uszczelniających podczas intensywnego ruchu posuwistego. Z kolei zewnętrzne tłoczysko poddaje się procesowi twardego chromowania. Nałożenie równej powłoki chromu o grubości 20-50 μm tworzy gładką barierę. Chroni ona stal przed agresywną korozją i drobnymi zarysowaniami wywołanymi przez wszechobecne drobiny pyłu lub piasku.

Precyzja obróbki CNC i rygorystyczny montaż komponentów

Kiedy bazowe części przejdą obróbkę powierzchniową, trafiają bezpośrednio na zaawansowane centra tokarskie i frezerskie. Nowoczesna obróbka CNC pozwala uzyskać rygorystyczną klasę tolerancji H8 dla pasowania tłoka względem wewnętrznej ściany cylindra. Utrzymanie precyzji wymiarowej na poziomie ułamków milimetra gwarantuje płynny ruch układu bez irytujących zacięć i skoków ciśnienia. Na tym etapie dokładnie profiluje się głowice i dławnice, a w samym tłoku nacina się głębokie gniazda pod elastyczne pierścienie.

Procedura składania wszystkich elementów wymaga niemal laboratoryjnych warunków i zachowania maksymalnej ostrożności. Uszczelnienia wykonane z poliuretanu lub olejoodpornego kauczuku NBR osadza się w sposób całkowicie wykluczający ich nacięcie. Przed wpasowaniem pakietu uszczelniającego każdą krawędź metalową dokładnie czyści się z opiłków. Następnie na rdzeniu instaluje się specjalne prowadnice z brązu lub tworzyw polimerowych, które precyzyjnie stabilizują trajektorię ruchu. Mikroskopijne niedokładności podczas osadzania uszczelnień skutkują nieregularnym skokiem mechanizmu i poważnymi wyciekami oleju. Wszystkie siłowniki hydrauliczne producent z Kobylanki, czyli zakład Hydrobog, poddaje rygorystycznej weryfikacji współosiowości jeszcze przed ostatecznym skręceniem całego korpusu.

Próby ciśnieniowe i weryfikacja wariantów konstrukcyjnych

Zmontowany mechanizm nigdy nie trafia od razu na docelowy plac budowy. Przed opuszczeniem hali produkcyjnej układ przechodzi stacjonarne próby ciśnieniowe, realizowane zazwyczaj na podstawie wytycznych normy PN-ISO 6020. Podczas testów stanowiskowych ciśnienie próbne osiąga wartość o połowę wyższą niż nominalne ciśnienie robocze. Przykładowo, mechanizm zaprojektowany do codziennej pracy przy 16 MPa musi bezawaryjnie wytrzymać krótkotrwałe uderzenie rzędu 24 MPa. Operatorzy weryfikują wtedy całkowitą szczelność statyczną, zachowanie materiałów uszczelniających oraz brak geometrycznych odkształceń płaszcza.

Dokładna kontrola obejmuje standardowe modele tłokowe, ale staje się jeszcze ważniejsza przy zamówieniach indywidualnych. Popularne cylindry teleskopowe składają się z kilku niezależnych sekcji, które wysuwają się w ściśle zaplanowanej sekwencji. Element o największej średnicy rozpoczyna cykl, a mniejsze tuleje podążają za nim. Taka budowa pozwala uzyskać wyjątkowo duży zasięg pracy przy zachowaniu bardzo kompaktowych wymiarów transportowych maszyny. Zupełnie inny charakter mają natomiast potężne modele podporowe. Służą one głównie do jednostronnego stabilizowania olbrzymich ciężarów, na przykład w maszynach przeładunkowych.

Dopiero cylinder z poprawnie zaliczonym protokołem prób szczelności stanowi pewny i bezpieczny komponent zaawansowanej instalacji. Udokumentowana sprawność układu hydraulicznego przedłuża bezawaryjny czas eksploatacji pojazdu w najcięższych warunkach terenowych. Świadomy wybór przebadanego pod kątem ciśnieniowym sprzętu zmniejsza ryzyko pęknięć i zapewnia ciągłość pracy przy każdym przedsięwzięciu inżynieryjnym.
